UL・CSA規格電線 |
UL STYLE 1672LF, CSA AWM
鉛フリーイラックス®V2二重絶縁電線 |
|
|
|
|
|
用途 |
|
電子機器の内部配線。 |
|
特長 |
|
 規 格
|
……… |
UL、CSA規格共用です。 |
定 格 |
……… |
定格電圧300V、定格温度105°C |
難燃性 |
……… |
UL VW-1、CSA FT1および電気用品安全法に基づく垂直燃焼試験に合格します。 |
耐熱性 |
……… |
絶縁体は照射架橋されており熱的に安定なので、300～380°Cの半田ごてが触れても溶融しにくくなっています。 |
外 径 |
……… |
仕上外径が細くスペースファクター上有利です。 |

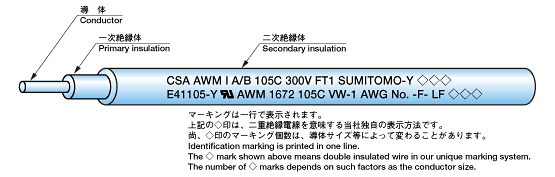

二重絶縁体 |
……… |
各層の局部最小厚が0.4mm以上です。 |
耐油性 |
……… |
通常の塩化ビニルに比較し優れています。 |
耐薬品性 |
……… |
通常の塩化ビニルに比較し優れています。 |
|
|
構造および性能 |
|
 |
|
ULスタイルNo.
CSA タイプ |
1672
AWM |
定 格 |
温 度
(°C) |
105 |
電 圧
(V) |
300 |
導 体
（錫めっき軟銅線） |
サイズ
(AWG) |
24 |
22 |
20 |
18 |
構 成
No./mm |
11/0.16 |
17/0.16 |
21/0.18 |
34/0.18 |
外 径
(mm) |
0.64 |
0.78 |
0.95 |
1.22 |
一次絶縁体
（鉛フリーイラックス®V2） |
厚 さ
(mm) |
0.50 |
0.47 |
0.53 |
0.55 |
外 径
(mm) |
1.64 |
1.72 |
2.01 |
2.31 |
二次絶縁体
（鉛フリーイラックス®V2） |
厚 さ
(mm) |
0.45 |
0.44 |
0.49 |
0.49 |
外 径
(mm) |
2.54 |
2.6 |
2.99 |
3.29 |
最大導体抵抗(20°C)
( /km) |
93.3 |
55.0 |
34.6 |
21.8 |
最小絶縁抵抗(20°C)
(M・km) |
15 |
絶縁耐圧
VAC(1min) |
4000 |
|
|
|
※ |
本製品は車載用途に適さない場合がございますので、御使用前に弊社営業にご相談下さい。 |
※ |
本カタログの仕様・構成等は性能改善の為、お断り無く変更する場合がございます。 |
|
(2011.04) |
|
|
 |
|
