極細2心平行ケーブル

極細2心平行ケーブル [ ダウンロード PDF : 151KB ]
Lead Free, Hg Free, Cd Free, Cr6+ Free, PBB Free, PBDE Free PVC Free
用途

ノートPC、FPD等の高速差動伝送用(LVDS, TMDS)接続ケーブル

特長

*

高速差動信号伝送用として標準化されているLVDS、TMDS方式の接続に最適。

*

高導電率、高強度導体の採用による優れた伝送特性、機械特性。

*

銅蒸着PET+一括遮蔽構造による優れた遮蔽特性。

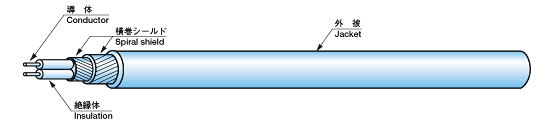

構造および性能
極細2心平行ケーブル

構造/性能

単位

AWG40

DS (Double spiral shield)

BS (Braiding shiled)

中心導体

材質

-

錫めっき銅合金線

構成

mm

7/0.03

絶縁体

材質

-

PFA

外径

mm

0.21

シールド(1)

材質

-

錫めっき銅合金線

構成

mm

Double spiral shield of 0.03

Braiding shield of 0.03

シールド(2)

材質

-

Copper coated PET tape

構成

mm

Wrapping (Copper surface inside)

外被

材質

-

PET tape

外径

mm

0.60×0.39

0.62×0.41

中心導体抵抗(最大)

ohm/m

5.0

外部シールド抵抗(標準)

ohm/m

0.4

0.5

特性インピーダンス(標準)

ohm

100

減衰量@1GHz(標準)

dB/m

5.5

最大許容電流

A

0.3

伝播遅延時間(標準)

ns/m

4.7

本カタログの仕様・構成等は性能改善の為、お断り無く変更する場合がございます。

(2011.04)
