高強度アルミ導体溶接用ケーブル AL-EM-WCCT

エネルギー環境・エコロジー
高強度アルミ導体溶接用ケーブル AL-EM-WCCT

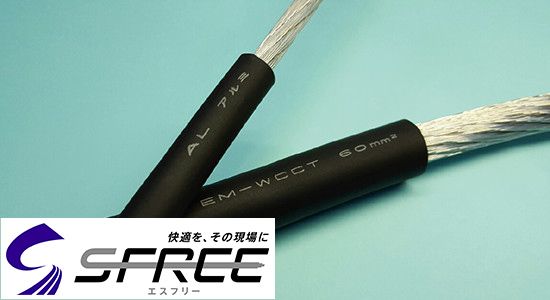

当社独自技術による導電率・引張強度を両立させた高強度アルミ導体を使用した溶接用ケーブルです。従来の溶接用ケーブルに比べて大幅な軽量化を実現しており、ケーブルの運搬作業の負担を軽減できます。

製品の用途

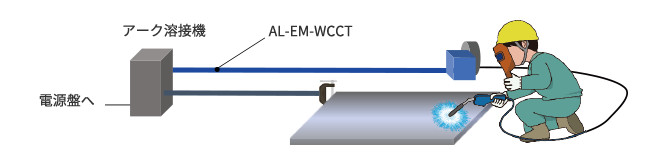

アーク溶接機の主に二次側の配線

アーク溶接機の主に二次側の配線

製品の特長

軽量化

導体に高強度アルミ導体を使用することで従来の溶接用ケーブルに比べ大幅に軽量化しています。
また、シースに耐熱性に優れる環境配慮型被覆材を使用することで従来の溶接用ケーブルからサイズアップすることなくご使用いただけます。

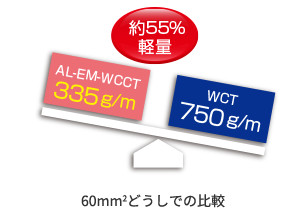

60mm2どうしでの比較

*1 WCT…溶接用導線用天然ゴムシースケーブル(軟銅線導体)

サイズ 製品質量(kg/km) 軽量化効果
AL-EM-WCCT WCT*1
38mm2 230 495 △54%
50mm2 280 625 △55%
60mm2 335 750 △55%
80mm2 430 990 △57%
100mm2 525 1230 △57%

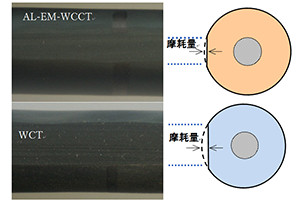

耐摩耗性向上

軽量化によりケーブルを引きずられても摩耗量が少なく、ケーブルが長持ちします。

耐摩耗性向上

JCS4522 6.17「耐引きずり」試験 3000往復

  AL-EM-WCCT
60mm2
WCT
60mm2
摩耗量(mm) 0.31 0.79

構造表

*2 許容電流算出条件 周囲温度:30℃  最高許容温度:90℃
  間歇負荷通電時間 50%間歇:5分on 5分off  80%間歇:8分on 2分off

*3 許容電流算出条件 周囲温度:30℃  最高許容温度:60℃

導体 シース
厚さ
mm
仕上外径
(約)mm
概算質量
kg/km
最大
導体抵抗
(20℃)
Ω/km
許容電流*2
A
(参考)
WCT
許容電流*3
A
公称
断面積
mm2
外径
mm
連続 80%
間歇
50%
間歇
連続
38 8.9 2.6 14.5 230 0.808 180 201 255 170
50 10.2 2.7 16.0 280 0.633 212 237 300 199
60 11.3 2.8 17.0 335 0.506 244 273 345 225
80 13.1 3.0 19.5 430 0.375 296 331 419 280
100 14.6 3.2 22.0 525 0.298 342 382 484 317
