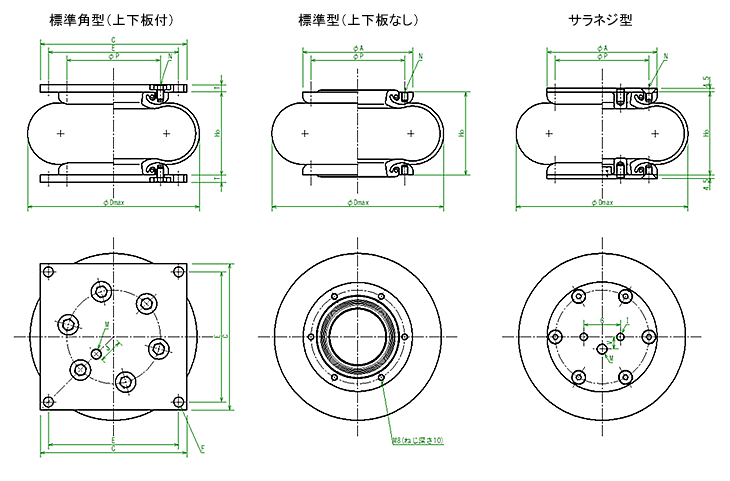

スミマウントの標準一覧表


  ベローズ
最大
外径
金具寸法 締付ボルト 標準角型取付穴 皿ネジ型取付ネジ穴 空気取入口
外径 外側
寸法
板厚 本数 P.C.D 取付穴
ピッチ
数X径 ネジ穴
間隔
数X径
形状 型式 Dmax
[mm]
A
[mm]
C
[mm]
T
[mm]
N
[本]
P
[mm]
E
[mm]
(F)
[mm]
(G)
[mm]
(I)
[mm]
J-(V)-M
[mm]


#170 105 105 105 4.5 8 88 90×90 4×Φ7 - - 0-(-)-Rc1/4
#16 142 135 180 9 6 115 160×160 4×Φ12 45 2×M10 30-(15)-Rc1/4
#110 205 135 180 9 6 115 160×160 4×Φ12 45 2×M10 30-(15)-Rc1/4
#116 226 154 200 9 6 134 180×180 4×Φ12 70 2×M10 40-(25)-Rc1/4
#115 257 180 230 9 8 160 210×210 4-Φ12 89 2×M10 50-(35)-Rc1/4
#19 320 248 280 9 12 228 250×250 4×Φ16 157 2×M10 80-(65)-Rc1/2
#113 381 308 330 9 12 288 300×300 4×Φ16 159×159 4×M10 110-(95)-Rc1/2
#1360 437 370 420 9 12 350 390×390 4×Φ16 - - 140-(-)-Rc1/2
#1430 510 450 500 12 24 420 440×440 4×Φ18 - - 160-(-)-Rc1/2
#1500 105 513 560 12 24 483 500×500 4×Φ18 - - 180-(-)-Rc1/2
#134 710 627 700 12 32 602 650×650 4×Φ18 - - 240-(-)-Rc1/2


#25 157 135 180 9 6 115 160×160 4×Φ12 45 2×M10 30-(15)-Rc1/4
#26 212 154 200 9 6 134 180×180 4×Φ12 70 2×M10 40-(25)-Rc1/4
#20 252 180 230 9 8 160 210×210 4×Φ12 89 2×M10 50-(35)-Rc1/4
#22 322 248 280 9 12 228 250×250 4×Φ16 157 2×M10 80-(65)-Rc1/2
#21 376 308 330 9 12 288 300×300 4×Φ16 159×159 4×M10 110-(95)-Rc1/2
#28 437 370 420 9 12 350 390×390 4×Φ16 - - 140-(-)-Rc1/2
#203 510 450 500 12 24 420 440×440 4×Φ18 - - 160-(-)-Rc1/2
#29 580 513 560 12 24 483 500×500 4×Φ18 - - 180-(-)-Rc1/2
#211 710 627 700 12 32 602 650×650 4×Φ18 - - 240-(-)-Rc1/2


#31 252 180 230 9 8 160 210×210 4×Φ12 89 2×M10 50-(35)-Rc1/4
#3233 322 248 280 9 12 228 250×250 4×Φ16 157 2×M10 80-(65)-Rc1/2
#312 437 370 420 9 12 350 390×390 4×Φ16 - - 140-(-)-Rc1/2
  出力 高さ



















許容値
標準 最大 最小 標準 最大 水平
方向
変位
許容
角度
形状 型式 Wo
[N]
Wmax
[N]
Hmin
[mm]
Ho
[mm]
Hmax
[mm]
Aeo
[cm2]
dAe/dx
[cm]
Vo
[cm3]
Ko
[N/mm]
fn
[Hz]
[mm] [deg]


#170 1,890 3,150 32 41 52 46 14 130 172 4.8 ±5 ±5
#16 3,080 5,140 45 70 82 75 28 460 202 4.1 ±10 ±5
#110 5,350 8,910 45 102 125 130 20 1,900 146 2.6 ±15 ±15
#116 6,990 11,600 45 102 125 170 23 2,400 181 2.5 ±15 ±15
#115 9,260 15,400 45 102 125 225 28 3,150 230 2.5 ±15 ±15
#19 18,100 30,100 45 102 133 440 48 5,450 451 2.5 ±15 ±15
#113 28,800 48,000 45 102 133 700 60 8,300 668 2.4 ±15 ±15
#1360 41,100 68,600 45 102 139 1,000 70 11,500 909 2.3 ±15 ±15
#1430 57,600 96,000 45 102 140 1,400 85 16,000 1,224 2.3 ±15 ±15
#1500 80,200 133,000 45 102 140 1,950 110 21,000 1,745 2.3 ±15 ±15
#134 121,000 202,000 45 122 180 2,950 115 42,000 1,952 2.0 ±15 ±15


#25 4,110 6,860 65 117 151 100 10 1,500 89 2.3 ±15 ±15
#26 5,960 9,940 78 182 230 145 13 3,700 94 2.2 ±15 ±15
#20 9,260 15,400 78 182 246 225 17 5,750 131 1.9 ±20 ±15
#22 18,100 30,100 70 182 252 440 20 10,200 218 1.7 ±20 ±15
#21 28,800 48,000 70 182 252 700 26 14,500 348 1.7 ±20 ±15
#28 41,100 68,600 70 182 252 1,000 34 20,200 493 1.7 ±30 ±15
#203 57,600 96,000 76 182 271 1,400 41 29,500 643 1.8 ±30 ±15
#29 80,200 133,000 76 182 273 1,950 52 36,000 968 1.7 ±30 ±15
#211 121,000 202,000 76 229 326 2,950 58 72,000 1,101 1.5 ±30 ±15


#31 8,000 13,300 98 258 330 195 13 7,250 90 1.7 ±20 ±10
#3233 16,600 27,700 98 263 338 405 17 11,000 178 1.6 ±20 ±10
#312 40,300 67,200 98 298 390 980 25 30,500 328 1.4 ±20 ±10

※標準出力は標準高さ、圧力0.41MPaでご使用時の出力を表しております。

 標準荷重以上(内圧0.41MPa以上)を負荷する場合、標準高さ以上での使用はできません。
    三段型は防振用途で使用しないで下さい。

標準一覧表は、こちらのPDFファイル[197KB、]にて閲覧できます。
