PFM光映像音声伝送装置 |
|
 |
|
 |
SUMINET-5502-M10-T |
|
SUMINET-5502-M10-R |
|
|
製品ラインアップ |
|
- SUMINET-5502-M1＊ (映像1CH伝送、音声2CH伝送)
|
|
用途 |
|
- 長距離ITVシステム／交通監視システム／河川監視システム等
|
|
特徴 |
|
- 小型のため設置が容易です。
8台をJISラック2H(100mm)、または4台をJISラック1H(50mm)の高さスペースに収納可能。(専用ラック有り)
- 光ファイバ伝送のため、長距離伝送が可能。また耐誘雷、ノイズ干渉防止がはかれます。
- PFM方式により，広い光ダイナミックレンジを確保。また非圧縮のため高品質で遅延のない自然な動画像が得られます。
- 設置にあたりソフトウェアの設定や専門知識を必要としませんので、工事・保守が容易です。
- 動作状態が一目で分かるＬＥＤモニタランプ付き。
- 音声入出力コネクタがキャノンタイプのため、信号ケーブルとの接続が容易です。
- AC100V電源のため、システム設計が容易です。
- アラーム出力機能付き。
|
|

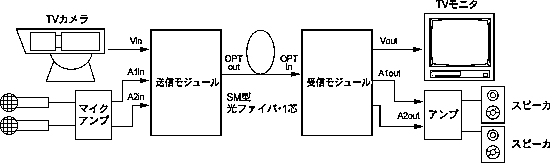

適
用
例 |
|
 |
|
型名 |
|
伝送内容 |
送/受 |
型名 |
電源 |
光コ
ネク
タ |
光許容損失
(伝送距離＊¹) |
受光
素子 |
映像1ch,
音声2ch |
送信 |
SUMINET-5502-M10-T |
AC100V |
FC |
25dB
(36km) |
－ |
SUMINET-5502-M11-T |
AC100V |
SC |
受信 |
SUMINET-5502-M10-R |
AC100V |
FC |
PIN-PD |
SUMINET-5502-M11-R |
AC100V |
SC |
|
|
＊1:伝送路損失0.6dB/km,システムマージン3dBと仮定して計算。 |
|
定格・性能 |
|
項 目 |
仕 様 |
一般仕様 |
周囲温度 |
温度:-10℃～50℃／湿度:30%～90% |
電源 |
AC100V±10%(50/60Hz) |
変調方式 |
パルス化FM-IM方式 |
発光素子 |
1300nm帯LD |
適合光ファイバ |
シングルモード(SM型) |
映像系 |
チャンネル数 |
1チャンネル |
入出力映像信号 |
ベースバンド映像信号(1.0Vp-p,75オーム不平衡) |
振幅周波数特性 |
50Hz～4.2MHz(SUMINET-5502) |
DG/DP |
≦10%/5゜ |
SN比(無評価値) |
≧42dB |
音声系
(SUMINET-5502) |
チャンネル数 |
2チャンネル |
入出力映像信号 |
ベースバンド音声信号(0dBm,600オーム平衡) |
振幅周波数特性 |
60Hz～10kHz |
歪率 |
≦1%(1kHz/0dBm) |
SN比(無評価値) |
≧40dB |
|
|
|
寸法 |
|
 |

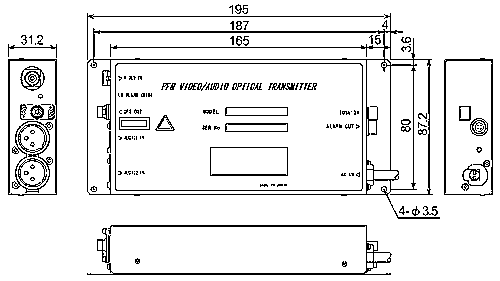

SUMINET-5502-M10-T |
|
 |

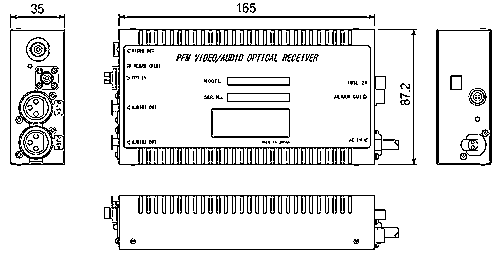

SUMINET-5502-M10-R |
|
|
関連商品
● ４ユニット収納ラック(JIS,1H)：RACK400P
● ８ユニット収納ラック(JIS,2H)：RACK800P
● ２ユニット収納ラック(EIA,1U)：RACK201P
● ４ユニット収納ラック(EIA,2U)：RACK401P
● ８ユニット収納ラック(EIA,3U)：RACK801P |
|
