産業用トロリーの構成・特長

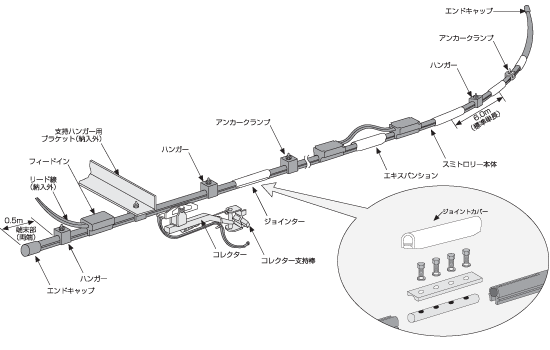

スミトロリーの特長

1. 品揃えが豊富
   定格100A〜1000Aまでのサイズを有し、さらに耐熱型・耐食型・高速型も揃えております。
   条件に応じて経済的な選択ができます。
2. 移設・増設が容易
   6m毎にジョイントをする非張力布設であるため、移設およびラインの延長が容易にできます。
3. 現場加工も容易
   現場でラインに合わせた曲げ加工・切断ができます。
4. 特殊電路の布設も容易
   乗り移り・エンドレス・回路分割などの特殊電路がある場合に適します。非張力布設であるため、簡単にラインに組み込むことができます。
5. 建屋梁の強度が弱い場所にも布設可能
   非張力式であるため、建屋梁の強度が弱い場所に適します。
6. 安全設計
   導体、給電部が絶縁被覆されており、感電事故の心配がありません。

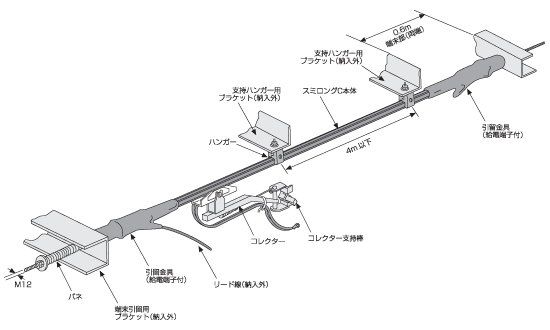

スミロングCの特長

1. 継ぎ目なしの長尺導体
   継ぎ目なし導体で長尺品が一連長で製作できます。
2. 容易な施工で経済的
   ハンガー間隔を4mに広げられ、ハンガーブラケットが少なくて済み、経済的です。
   両端部に張力をかける方式で接続を必要としませんので、施工時間も短縮でき経済的です。
   付属部品が少なく施工が簡単です。
3. 安定した走行
   フラット導体ですから施工時に巻きぐせがつかず、走行時も蛇行による脱線や離線が起こる心配がありません。
   継ぎ目なし導体のため、集電のスパークが少なくブラシの寿命も長くなります。
4. 安全設計
   導体、給電部が絶縁被覆されており、感電事故の心配がありません。
5. 保守・点検が容易
   継ぎ目なし導体で構造が単純なため、保守点検が容易です。
6. 増設が可能
   中間ジョイントを入れることにより、増設が可能です。

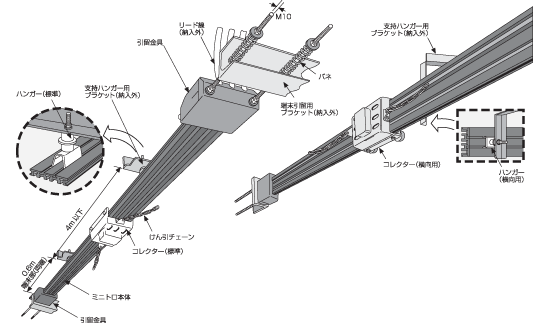

ミニトロの特長

1. 省スペース
   3相一括式（幅80mm）のため、わずかなスペースで布設できます。
2. 曲線走行が可能
   横向取付けのときは最小750mmRの曲線走行が可能です。
3. 継ぎ目なしの長尺導体
   継ぎ目なし導体で最大100mまで一連長で製作できます。
4. 施工時間短縮
   3相一括式のため、単線型に比べ施工時間が大幅短縮できます。
5. 安定した走行
   コレクターはミニトロ本体を抱き込む状態で走行するため、振動、横揺れなどに干渉されずに確実に集電できます。
6. 安全設計
   導体、給電部が絶縁被覆されており、感電事故の心配がありません。

剛体トロリーの特長

1. 断線の心配がありません
   剛直な架台にそわせた無張力の線路ですから断線しません。吊架線のような断線による機械停止や補修による作業効率の低下を防止します。
2. 架線のスペースが少なくてすみます
   天井との間隔が少なくできますので、低い建物でも有効に使えます。また相間隔も小さくできますので、壁面まで有効に使えます。
3. パンタグラフとの摺動接触が良好です
   導体(トロリ線)の形状は住友電工の開発した悌形ですので、摺動板との接触面が大きく特に始動時の集電はきわめて安定です。
4. 架台の形状は当社独特です
   鉄架台は三角形状で、水平・垂直方向の剛性が近似の設計にしておりますので、取付け方向による「たわみ」の心配はありません。
5. 取り付け工事が簡単です。
   ユニットタイプで、接続は挿入式ですから非常に簡単に取り付けられます。また補修のためには当て板式や締付型の接続方式もあり、保守はきわめて容易です。
